いろんな音を混ぜ合わせて、いろんなスピーカーに分配できるミキサー。このいろんなスピーカーに音を送るためにあるのが「バス（出力バス）」です。バスは音の通り道を表します。
このバスには、さまざまな種類があります。ステレオ（STEREO）、モノ（MONO）、ミックス（MIX）、マトリクス（MATRIX）、グループ（GROUP）、オグジュアリー（AUX）、そのほかいろいろ・・・
今回は、そんなバスの中でも、「MATRIX」のしくみを中心に説明します。

MATRIXバスとは？

MAIRIXバスは、ミキサーの音をまとめるステレオやMIXといったバスとは別に、これらのバスの音を必要に応じて更に組み合わせるものです。諸室への音声を分配するときに使用することが多くあります。
もし、MATRIXバスを使わず、STEREOやMIXバスだけを用いて各所に音を分配しようとすると、以下の図のように経路が非常に多く、ミキサーの操作がとても煩雑になってしまいます。

そこで、MATRIXの出番です。まずは入力された音を適したバランスになるようにMIXバスでまとめます。そして、そのまとめた音をそれぞれのMATRIXバスに振り分けることで、ミキサーの操作・設定を簡単にすることができます。複数のMIXバスを用いることで、入力信号の種類に応じたミックスのかたまりを作ることができ、場所に応じて必要な音を選択して出力することができます。

下の図はステージの音をMIXバスにまとめ、そのまとめた音を、MATRIXバスを用いてプロセニアムスピーカー、サイドカラムスピーカーや補助スピーカーにそれぞれ適した音量で分配している例です。

単に音声を分岐させるだけでなく、複数のバスの音声もまとめることができるため、使い方次第でさまざまなことに活用できます。

ミキサーのMATRIXバス

MIXバスからMATRIXバスに送る

では、ヤマハのデジタルミキシングコンソール「QL1」の画面を見てみましょう。
この写真はMATRIX1の設定画面です。（画面上ではMATRIXを省略してMTRXやMTと表記しています。）

点線で囲った「FROM MIX」のツマミを操作することで、MATRIX1のバスに、どのMIXバスからどのくらい音を送るかを設定できます。前の章の図でいう、オレンジの矢印に該当します。
また、「QL1」は、MIXバスやSTEREOバスだけでなく、インプットチャンネルの信号を直接MATRIXバスに送ることもできます。

インプットチャンネルからMATRIXバスに直接送る

インプットチャンネル1の設定を変更する画面を下に示します。

点線で囲った「MATRIX」ツマミを操作するとインプットチャンネル1の音声を任意のMATRIXバスに送ることができます。MATRIXバスをMIXバスのように使うこともできるのですね。これは近年のデジタルミキサーならではの便利機能です。

もっと知りたい！…なぜMATRIXという名前？

音響から離れてみると、「MATRIX」という単語は、数学で言う「行列」という意味を持つ英語です。数学の行列はこのようなものです。

なぜ音響機器で「行列」なのでしょうか。
ヒントを得るために、すこし昔に遡って、アナログミキサーの例を見てみましょう。

こちらがアナログミキサーのMTARIXセクションです。
なにやらツマミがたくさんあって、一見むずかしそうですよね。

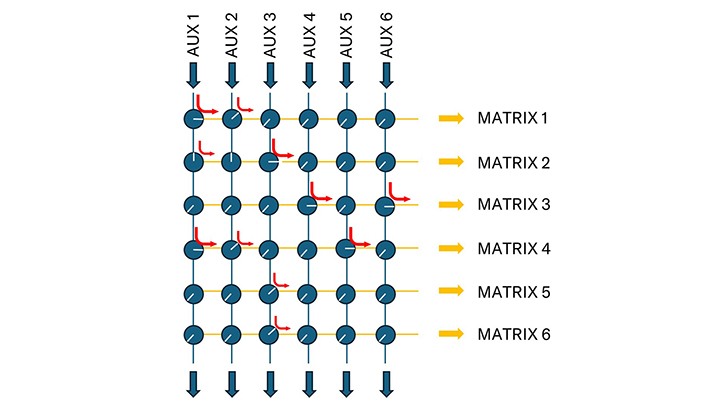

どのような音の流れになっているか、見てみましょう。

縦方向に各AUXバス（「QL1」でいうところのMIXバス）の信号が流れており、横方向に各MATRIXバスの信号が流れています。縦横それぞれのバスの交点にあるツマミを操作することによって、AUXバスごとにMATRIXバスへ送る音声のレベルを決めることができます。
この図は先程の行列に似たような並び方に見えますね。
このように、AUX・MIX・GROUPなどのバスに対して、それらをまとめるためのバスが直交し、行列のような形になっているため、「MATRIX」という名前なのです。

まとめ

いかがでしたか？ミキサーのMATRIXバスについてご紹介しました。このMATRIXバスは工夫次第でさまざまな用途で使用でき、円滑なオペレーションを役立つ機能です。
この記事が皆さんのオペレーションにお役に立てば幸いです。
